آشنایی با سیستم برق خودرو (برگرفته از کتاب آیین نامه راهنمایی و رانندگی)
آشنایی با سیستم برق خودرو
سیستم برق خودرو یکی از بخش‌های مهم وسایل نقلیه است که وظیفه تأمین و توزیع انرژی الکتریکی موردنیاز قسمت‌های مختلف خودرو را بر عهده دارد. باتری، دینام، شمع‌ها، استارت و سیستم روشنایی از اجزای مهم این مجموعه هستند. در این آموزش، با وظایف قطعات اصلی سیستم برق خودرو و نکات مهم آن برای آزمون آیین‌نامه آشنا می‌شوید.
📘 نکته آموزشی
سیستم برق خودرو در روشن شدن موتور، جرقه‌زنی در موتورهای بنزینی، روشنایی چراغ‌ها و عملکرد تجهیزات الکتریکی نقش دارد. شناخت وظایف باتری و دینام از نکات مهم این مبحث است.

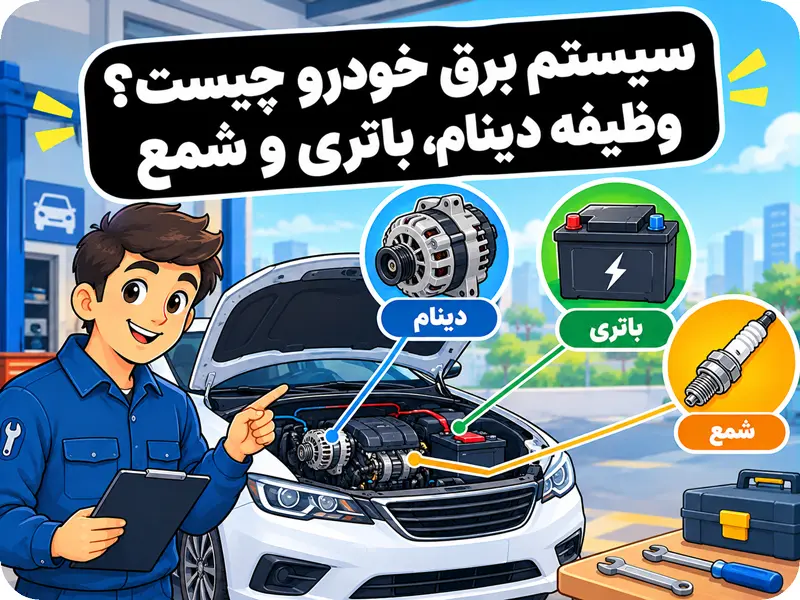

۱. سیستم برق خودرو چیست و چه وظایفی دارد؟
در موتورهای بنزینی، برای شروع احتراق مخلوط سوخت و هوا در شرایط معمول، شمع جرقه ایجاد میکند. این جرقه به کمک سیستم جرقه‌زنی و انرژی الکتریکی موردنیاز آن تولید میشود. البته سیستم برق خودرو فقط برای روشن شدن موتور نیست و بخش‌های مختلف دیگری نیز به انرژی الکتریکی نیاز دارند.
مهم‌ترین وظایف سیستم برق خودرو عبارت‌اند از:
⚡ روشن کردن خودرو
تأمین انرژی لازم برای استارت زدن و آغاز کار موتور.
💡 سیستم روشنایی
تأمین برق چراغ‌های جلو، عقب، راهنما و سایر چراغ‌های خودرو.
🔧 تجهیزات الکتریکی
کمک به عملکرد تجهیزاتی مانند فن برقی، برف‌پاک‌کن و سامانه‌های کنترلی.
🔥 جرقه‌زنی موتور
فراهم کردن انرژی الکتریکی موردنیاز سیستم جرقه‌زنی موتورهای بنزینی.
با پیشرفت صنعت خودرو، تجهیزات الکتریکی و الکترونیکی بیشتری به خودروها اضافه شده‌اند. مدیریت صحیح انرژی الکتریکی میتواند به بهبود عملکرد و کنترل بهتر بخش‌های مختلف خودرو کمک کند.
۲. دینام خودرو چیست و چه وظیفهای دارد؟
دینام خودرو وظیفه تولید برق موردنیاز خودرو و شارژ باتری هنگام روشن بودن موتور را بر عهده دارد. در خودروهای امروزی، قطعه‌ای که به‌طور معمول دینام نامیده میشود، غالباً از نوع آلترناتور است. این قطعه انرژی مکانیکی موتور را به انرژی الکتریکی تبدیل میکند.
دینام معمولاً نیروی چرخش خود را از موتور و از طریق تسمه دریافت میکند. برق تولیدشده پس از تنظیم و تبدیل مناسب، برای تأمین برق تجهیزات خودرو و شارژ باتری استفاده میشود.
✅ وظایف اصلی دینام
- تولید برق هنگام کار کردن موتور.
- تأمین انرژی موردنیاز بسیاری از تجهیزات برقی خودرو.
- شارژ کردن باتری در شرایط عادی کارکرد سیستم شارژ.
هنگامی که موتور خاموش است، دینام معمولاً برق تولید نمی‌کند؛ بنابراین باتری برای تأمین انرژی موردنیاز برخی تجهیزات و راه‌اندازی مجدد خودرو اهمیت دارد.
⚠️ نکته مهم درباره چراغ باتری
روشن ماندن چراغ قرمز باتری روی صفحه آمپر، پس از روشن شدن موتور، میتواند نشانه وجود مشکل در سیستم شارژ، دینام، تسمه یا اتصالات مربوط باشد. این علامت الزاماً به معنای خراب بودن خود باتری نیست.
۳. باتری خودرو چیست و چه کاربردی دارد؟
باتری یکی از منابع اصلی ذخیره انرژی الکتریکی در خودرو است. هنگام خاموش بودن موتور، باتری میتواند برق موردنیاز تجهیزات مشخصی را تأمین کند. همچنین هنگام استارت زدن، انرژی لازم برای به حرکت درآمدن موتور استارت را فراهم میکند.
پس از روشن شدن موتور، در شرایط عادی، سیستم شارژ شامل دینام و قطعات کنترلی مربوط، باتری را شارژ میکند و برق موردنیاز تجهیزات خودرو را نیز تأمین میکند.
🔋 باتری چه کار میکند؟
- تأمین انرژی برای استارت.
- تأمین برق برخی تجهیزات هنگام خاموش بودن موتور.
- ذخیره انرژی الکتریکی برای استفاده موردنیاز خودرو.
⚙️ دینام چه کار میکند؟
- تولید برق هنگام کار موتور.
- تأمین برق تجهیزات در شرایط عادی.
- شارژ مجدد باتری.
۴. ولتاژ باتری و قطب‌های مثبت و منفی
ولتاژ باتری در بیشتر خودروهای سواری معمولی ۱۲ ولت است. باتری دارای دو قطب مثبت و منفی است که باید مطابق دستورالعمل سازنده به مدار برق خودرو متصل شوند.
قطب مثبت
به مسیر مثبت مدار برق خودرو متصل میشود.
قطب منفی
در بسیاری از خودروها به بدنه فلزی خودرو متصل است.
در بیشتر خودروهای امروزی، بدنه خودرو بخشی از مسیر برگشت جریان الکتریکی است؛ به همین دلیل اتصال منفی باتری به بدنه اهمیت دارد. هنگام بررسی یا تعویض باتری، رعایت ترتیب اتصال‌ها و دستورالعمل سازنده ضروری است.
۵. انواع باتری خودرو
باتری‌های خودرو از نظر ساختار و شیوه نگهداری انواع مختلفی دارند. در آموزش‌های رایج، معمولاً از دو گروه باتری سرب‌اسیدی نام برده میشود:
۱. باتری اتمی یا بدون نیاز به نگهداری معمول
این نوع باتری معمولاً برای استفاده عادی به افزودن دوره‌ای آب مقطر توسط راننده نیاز ندارد؛ با این حال، وضعیت باتری و اتصالات آن باید طبق توصیه سازنده بررسی شود.
۲. باتری معمولی با قابلیت سرویس
در برخی مدل‌های قدیمی‌تر یا سرویس‌پذیر، بررسی سطح الکترولیت و در صورت نیاز افزودن آب مقطر طبق دستورالعمل سازنده لازم است.
توجه داشته باشید که اصطلاح «باتری خشک» یا «اتمی» به این معنا نیست که باتری هیچ مایع یا الکترولیتی ندارد؛ این نام‌ها بیشتر به نوع ساختار و شیوه نگهداری باتری اشاره می‌کنند.
۶. شمع خودرو چیست و چه ارتباطی با سیستم برق دارد؟
شمع در موتورهای بنزینیِ جرقه‌ای، قطعه‌ای است که جرقه لازم برای احتراق مخلوط سوخت و هوا را در محفظه احتراق ایجاد میکند. این جرقه با کمک سیستم جرقه‌زنی و در زمان مناسب تولید میشود.
📌 نکته مهم برای آزمون
در موتورهای بنزینی متداولی که برای هر سیلندر یک شمع دارند، تعداد شمع‌ها با تعداد سیلندرها برابر است؛ برای مثال، یک موتور چهارسیلندر معمولی با چهار شمع کار میکند. البته طراحی برخی موتورها ممکن است متفاوت باشد.
نباید وظیفه شمع را با وظیفه باتری یا دینام اشتباه گرفت: شمع جرقه ایجاد میکند، باتری انرژی الکتریکی ذخیره‌شده را فراهم میکند و دینام هنگام کار موتور برق تولید کرده و باتری را شارژ میکند.
۷. استارت و دیگر تجهیزات برقی خودرو
استارت یک موتور الکتریکی است که هنگام روشن کردن خودرو، موتور را به چرخش درمی‌آورد تا فرایند راه‌اندازی آن آغاز شود. باتری انرژی موردنیاز استارت را تأمین میکند.
از دیگر مصرف‌کنندگان برق در خودرو می‌توان به چراغ‌ها، برف‌پاک‌کن، فن برقی، سامانه تهویه، تجهیزات صوتی و بخش‌های الکترونیکی اشاره کرد. نوع و میزان مصرف این تجهیزات به مدل خودرو و امکانات آن بستگی دارد.
۸. اجزای دینام و نکته‌ای درباره ساختار آن
ساختار دینام به نوع آن بستگی دارد. در توصیف‌های آموزشی قدیمی از ژنراتورهای جریان مستقیم، قطعاتی مانند آرمیچر، بالشتک، کلکتور، زغال، بوش و فولی نام برده میشود. اما دینام‌های رایج خودروهای امروزی معمولاً از نوع آلترناتور هستند و ساختار داخلی آن‌ها متفاوت است.
بنابراین برای پاسخ به پرسش‌های آزمون، به اصطلاحات کتاب آموزشی خود توجه کنید؛ اما از نظر فنی، نباید اجزای یک ژنراتور قدیمی را بدون توضیح به همه دینام‌های امروزی نسبت داد.
⭐ جمع‌بندی سریع و امتحانی
- باتری: ذخیره انرژی الکتریکی و تأمین برق موردنیاز استارت.
- دینام: تولید برق هنگام کار موتور و شارژ باتری.
- شمع: ایجاد جرقه در موتورهای بنزینی جرقه‌ای.
- استارت: چرخاندن موتور برای شروع فرایند روشن شدن.
- ولتاژ رایج باتری سواری: ۱۲ ولت.
- چراغ باتری: روشن ماندن آن پس از روشن شدن موتور میتواند نشانه ایراد در سیستم شارژ باشد.
۹. سوالات متداول درباره سیستم برق خودرو
۱. وظیفه اصلی دینام خودرو چیست؟
دینام هنگام کار موتور برق تولید میکند و در شرایط عادی، برق تجهیزات خودرو را تأمین کرده و باتری را شارژ میکند.
۲. باتری خودرو چه وظیفهای دارد؟
باتری انرژی الکتریکی را ذخیره میکند و برای استارت زدن و تأمین برق برخی تجهیزات، بهویژه هنگام خاموش بودن موتور، به کار میرود.
۳. ولتاژ باتری بیشتر خودروهای سواری معمولی چند ولت است؟
ولتاژ نامی باتری بیشتر خودروهای سواری معمولی ۱۲ ولت است.
۴. وظیفه شمع در موتور بنزینی چیست؟
شمع جرقه لازم برای احتراق مخلوط سوخت و هوا را در موتورهای بنزینی جرقه‌ای ایجاد میکند.
۵. در موتور چهارسیلندر معمولی چند شمع وجود دارد؟
در موتور چهارسیلندر متداولی که برای هر سیلندر یک شمع دارد، چهار شمع وجود دارد.
۶. چرا باتری هنگام روشن بودن موتور شارژ میشود؟
زیرا دینام در شرایط عادی با تبدیل انرژی مکانیکی موتور به انرژی الکتریکی، برق موردنیاز سیستم را تأمین و باتری را شارژ میکند.
۷. روشن ماندن چراغ باتری پس از روشن شدن خودرو چه معنایی دارد؟
میتواند نشاندهنده مشکل در سیستم شارژ، دینام، تسمه یا اتصالات باشد و لازم است علت آن بررسی شود.
۸. آیا دینام هنگام خاموش بودن موتور برق تولید میکند؟
در حالت معمول خیر؛ زیرا با خاموش بودن موتور، چرخش لازم برای تولید برق توسط دینام وجود ندارد.
۹. تفاوت باتری و دینام چیست؟
باتری انرژی الکتریکی را ذخیره میکند و در زمان نیاز تحویل میدهد؛ دینام هنگام کار موتور برق تولید میکند و باتری را شارژ میکند.
۱۰. نتیجه‌گیری
شناخت سیستم برق خودرو به شما کمک میکند وظایف قطعات اصلی آن را بهتر به خاطر بسپارید. مهم‌ترین نکته این است که باتری، دینام، استارت و شمع وظایف یکسانی ندارند: باتری انرژی را ذخیره میکند، دینام برق تولید میکند و باتری را شارژ میکند، استارت موتور را برای روشن شدن به چرخش درمی‌آورد و شمع در موتورهای بنزینی جرقه ایجاد میکند.
اگر برای آزمون آیین‌نامه آماده می‌شوید، مطالعه این نکات را با حل تست‌های تمرینی ادامه دهید تا مطالب فنی را بهتر به خاطر بسپارید و با شیوه طرح پرسش‌ها آشنا شوید.
